一、系統簡介：（OHV電力體制改革“弱阻尼電纜震蕩波系統"易上手，熟練快）
M60系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到1000Hz的阻尼交流電壓（DAC）。系統在測試過程中產生的阻尼交流電壓最高可達60KV，并結合先進的系統硬件與系統軟件來進行診斷。
主要包括：
- 新的電晶體技術和激光控制技術，如高壓電晶體開關；
- 電子元件，數字式信號處理，如高壓電晶體開關、高壓源；
- 數字式信號處理器和過濾器，數據采集裝置A/D轉換器不低于16Bit
- 一體化軟件，可兼容其它同類廠家數據，自動導出報告
高壓單元，能產生振蕩波高壓信號，高壓產生器可以產生0-60KV的任意值高壓；對局放信號距離定位無盲區的局放測試裝置，無盲區，能對250m以下電纜進行局放定位；控制用筆記本電腦1臺；操作軟件（中/德/英文版）；外部控制單元；分析軟件（中/德/英文版）；無局放高壓連接線7.5米一條，并具備防脫落保障設計；電源線、接地線、校驗線、急停線；系統最高電壓下局放量小于1pC 。
局放分析軟件無限制安裝，可以任意電腦安裝分析，兼容各同類廠家數據分析,同時具備內置TDR校正測試功能，含超低頻VLF功能，雙端測量分析功能，可任意選擇分析相位區間
測試報告一鍵自動生成 ，測試結束后及自動生成測試報告
二、性能特點：（OHV電力體制改革“弱阻尼電纜震蕩波系統"易上手，熟練快）
1）全套原裝的進口，工藝水平高；為國際有名品牌進口設備，原廠正品，提供投標產品原廠項目授權書原件以及售后服務承諾函原件
（2）*加壓程序可以程序化,自動導入國家相關標準，無需手動輸入，支持相電壓倍數輸入或一定電壓等級加壓模式，軟件內置DL/T1576標準加壓程序，用戶可直接選擇
（3）大數據平臺具備機器學習功能；
（4）*電纜信息自動導入，與狀態檢測平臺數據實現共享；
（5）電纜局放測試和定位：使用低阻尼振蕩波電源進行局放測試；
（6）電纜振蕩波耐壓試驗：50次；
（7）*可測量局放起始電壓、局放水平，并準確定位局放缺陷位置；
（8）*局放采集卡為工業級板卡；
（9）*數據采集裝置A/D轉換器大于14Bit；
（10）*軟件持免費無限制安裝使用,不需加密碼狗,任意工作電腦均可免費使用和升級，兼容性強，可導入多款同類主流設備數據
（11）*分析軟件可以兼容市場上進口主流產品的測試數據；
（12）*具備VLF /DS/DAC三合一功能；
（13）*具備雙端定位功能；
（14）*設備具備自干燥系統，以避免潮濕氣候引起的儀器內部干擾；
（15）*至少選擇5個測量區間開窗分析；
（16）*補償電容支持外置測量阻抗,以消除測試導線對定位誤差的影響；
（17）*測試信號深度可以在2-10范圍內自由選擇；
（18）*自動校正功能，單個校正擋位即可保證測試精度，中文界面，包含TDR，定位圖，PRPDA 模式識別，導入其他數據格式
（19）*具備振蕩阻尼故障曲線校正測定功能；
（20）*測量功能和分析功能在一套軟件內，測量和分析可以同時進行，局放定位結果譜圖顯示及結論編輯、添加
（21）便攜式使用，移動方便
三．技術參數（OHV電力體制改革“弱阻尼電纜震蕩波系統"易上手，熟練快）
3.1工作條件
3.1.1電源：
電壓：110-240V
頻率：48-63Hz
容量：500VA
3.1.2環境條件：
環境溫度：-35℃～+55℃
相對濕度：不大于95%，無凝露
3.2主要技術指標及功能要求
3.2.1 電纜振蕩波局部放電測試系統：
1）阻尼振蕩波電源上限輸出電壓：≥60KV(峰值)，≥42.4kV(有效值)；
2）阻尼交流頻率范圍：20Hz~1000Hz；
3）電感線圈： ≥2.5H；
4）電容范圍： 0.02uF~8uF；
5）局部放電等級測試范圍：1pC~100nC；
6）局部放電測量標準：IEC60270；
7）局部放電定位帶寬：150kHz~50MHz，根據電纜長度能自動選擇帶寬；
8）介損測量范圍：0.1%~10.0%；
9）具備自動局放校準功能
10）符合國際標準的耐壓試驗功能
11）可描繪耐壓試驗時局放水平及趨勢
12）隨時修正局放結果
13）自動校準電纜長度、接頭位置和波速
14）同時定位多個局放缺陷的位置
15）自動測量電纜電容
16）自動測量電纜介損tanδ
17）自動和手動兩種方式調節頻帶寬度，方便過濾環境噪聲
18）根據電纜長度自動調整頻帶寬度以得到很好的反射波形
19）充電時間不超過2秒，測試時間100ms以內，為無損測試
20）具備混合電纜波速誤差修正功能
21）自動和手動分析功能
22）緊急停機功能和控制回路
23）峰值電壓、相電壓倍數、有效值電壓三種加壓模式
24）相位、局放譜圖顯示功能
25）自動放電功能
26）實時局放水平、位置顯示功能
27）局放水平、局放次數切換顯示
28）局放校準儀：1pC – 100nC
29）便攜式移動，自帶鎖輪
3.2.2無局放補償電容SCM 10
1）電容：0.2µF
2）無局放，測試短電纜時使用
3.3 技術參數表
序號 | 技術指標項 | 招標技術要求值 |
1 | 原產地 | 德國 |
2 | 制造商 | ohv-diagnostic |
3 | 產品型號 | M60 |
4 | 上限輸出電壓 | ≥60kV(峰值)，≥42.4kV(有效值) |
5 | 下限輸出電壓 | 1000V |
6 | 恒流升壓電流 | 12mA |
7 | 輸出電源 | 低阻尼振蕩波電源，激發放電信號 |
8 | 測試頻率范圍 | 包含20Hz – 1000Hz頻段 |
9 | 測量范圍 | 上限測量容量8µF；下限測試容量0.025µF |
10 | 局放量測量范圍 | 包含1pC – 200nC的局放強度 |
11 | 局放定位帶寬 | 150kHz----50MHz |
12 | 測試電纜電壓及長度范圍 | 滿足35kV及10kV電力電纜測試 對電纜的上限測試長度16km 可擴展具備雙端定位功能 能對100m以內的電力電纜進行測試 測試時，能有效對電纜全距離范圍上的局部放電信號進行距離定位 |
13 | 高壓開關 | 觸發方式：激光觸發 導通時間：小于1µs |
14 | 局放測量精度 | 1pC，設備自身局放量小于1pC 局放采集卡為工業級板卡 |
15 | 局放定位測量精度 | 小于1m，數據顯示精度分辨率：0.1m |
16 | 介質損耗測量范圍 | 包含0.1 %~10 %的范圍 |
17 | 收集數據頻率 | 大于150MHz |
18 | 內嵌系統控制器 | 大于32GB的閃存單元 |
19 | RAM | 大于4GB |
20 | 局放校準（含TDR測距） | 手動/自動模式校準，高動態校正功能，量程20000/10000/2000/500/100/50/pC既可保證測試精度，也可單次完成校準 具備阻尼振蕩DAC曲線自動校正功能 具備加壓程序預先設置功能，支持相電壓倍數輸入或一定電壓等級加壓模式。 采用低壓脈沖法，可準確測量電纜長度和校準接頭位置 測量范圍：0～20km，測量精度小于0.1米，誤差取決于電纜介質的波傳播速度 |
21 | PD測量帶寬 | 符合IEC60270 |
22 | 測控主機 | 移動式筆記本電腦，操作軟件界面可實時展開并定位局放信號 可以同步分析同一待測電纜歷史測試數據，進行數據比對 |
23 | 操作軟件 | 中文界面，操作界面實時顯示升壓波形及放電脈沖信號，軟件須具備VLF /DS/DAC三合一功能 可以用戶設定測量程序，實現一鍵自動升壓測量 開放式軟件,不需密碼狗,任意工作電腦均可免費使用和升級 測量功能和分析功能在一套軟件內，測量和分析可以同時進行 試驗電壓控制和測量功能，軟件內置DL/T1576標準加壓程序，用戶可直接選擇 |
貨物供貨范圍一覽表
序號 | 名稱 | 單位 | 規格 | 數量 | |
一 | 35kV電纜振蕩波局放測試系統 | 套 | 1 | ||
1.0 | 35kV電纜振蕩波局放檢測與診斷系統 | 套 | 滿足所有功能需求 | 1 | |
1.1 | 高壓單元 | 臺 | 滿足所有功能需求 | 1 | |
1.2 | 高壓開關盒 | 個 | 含有緊急制動按鈕和運行指示燈，滿足上述所有功能需求 | 1 | |
1.3 | 測試分析一體化軟件 | 臺 | 不限人數使用，滿足上述所有功能需求 | 1 | |
1.4 | 局放校準器 | 臺 | 滿足上述所有功能需求 | 1 | |
1.5 | 無局放高壓連接線、電源線和接地線 | 套 | 7.5m高壓連接電纜 2m電源線 4m接地線 滿足所有功能需求 | 1 | |
1.6 | 校準測試線、充電線 | 套 | 滿足所有功能需求 | 1 | |
1.7 | 均壓連接裝置 | 套 | 滿足所有功能需求 | 1 | |
1.8 | 無局放降頻電容 | 套 | 滿足所有功能需求 | 1 | |
1.9 | 高壓電容連接電纜1米 | 條 | 滿足所有功能需求 | 1 | |
2.0 | 電容器接地線 | 根 | 滿足所有功能需求和國標要求 | 1 | |
2.1 | 其它 | 設備操作手冊 | 份 | 1 | |
軟件使用說明書 | 份 | 1 | |||
現場使用作業指導文件及案例 | 份 | 1 | |||

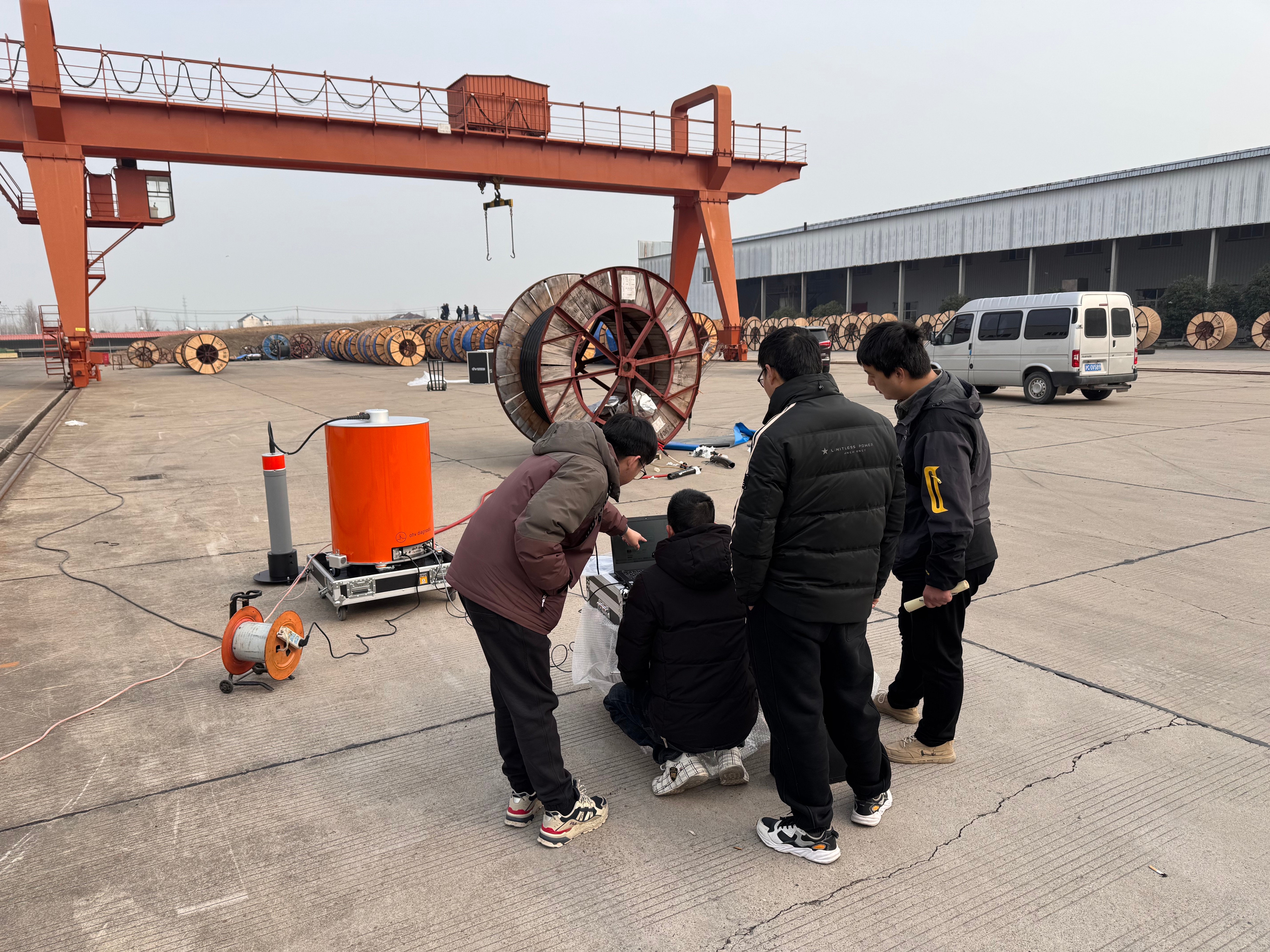

測試現場定位圖
